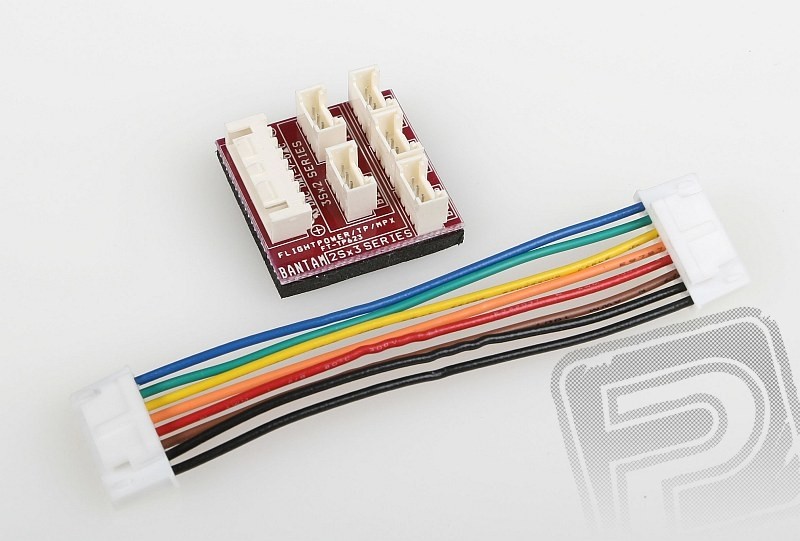

BANTAM EAC149 MULTI adapter PB-6/BC-6 pro ThunderPower/MPX

BANTAM EAC149 MULTI adapter PB-6/BC-6 pro ThunderPower/MPX

Multiadaptér pro vícenásobné připojení Li-poly sad se servisními konektory ThunderPower/Multiplex/ThunderFlight s 2-3 články v sérii k balanceru e-Station PB-6 a nabíječům s balancerem e-Station BC-6 a BC6-10. Umožňuje současné nabíjení/vyrovnávání až tří dvoučlánků nebo dvou tříčlánků zapojených v sérii. Vyrovnávat je možno vždy jen sady stejného typu (dvoučlánky zvlášť a tříčlánky zvlášť), značky a kapacity.

Pozor při zapojování

Při zapojování je třeba bezpodmínečně dodržet správné pořadí jednotlivých sad dle schématu zapojení dodávaného s adaptérem a označení zásuvek na desce adaptéru.

Dva články v sérii: Sada B1 je vždy ta, jejíž MINUS (černý) nabíjecí vodič vede přímo do nabíječe na výstupní zdířku MINUS. Sada B2 je ta, jejíž MINUS (černý) nabíjecí vodič je spojen s nabíjecím vodičem PLUS (červený) sady B1, a její PLUS (červený) nabíjecí vodič vede přímo do nabíječe na výstupní zdířku PLUS.

Tři články v sérii: Sada B1 je vždy ta, jejíž MINUS (černý) nabíjecí vodič vede přímo do nabíječe na výstupní zdířku MINUS. Sada B2 je ta, jejíž MINUS (černý) nabíjecí vodič je spojen s nabíjecím vodičem PLUS (červený) sady B1. Sada B3 je ta, jejíž MINUS (černý) nabíjecí vodič je spojen s nabíjecím vodičem PLUS (červený) sady B2, a její PLUS (červený) nabíjecí vodič vede přímo do nabíječe na výstupní zdířku PLUS.

Pokud byste správné pořadí nedodrželi, zkratujete jednotlivé sady navzájem mezi sebou, což znamená poškození nebo zničení akumulátorů, balanceru a nabíječe s rizikem požáru.
